Форум Автор Тема: Liebert GXT4-10000RT230
NVA
Новичок
Сообщения: 3
Permalink
Форум Liebert GXT4-10000RT230
 May 21, 2025, 15:23
Форум Цитата

Добрый день!
Возникла неисправность ИБП.
На дисплее показывает ошибку: "Реле инвертора неисправно".
На графической схеме показывает наличие входного напряжения, сотояние АКБ и выходное напряжение инвертора, но в нагрузку ничего не выдается.
Можете подсказать где расположено это реле и его модель?
masenergo
Модератор
Сообщения: 120
Permalink
Форум Ответ на: Liebert GXT4-10000RT230
 May 22, 2025, 12:05
Форум Цитата

Здравствуйте,

Реле по схеме установлено на выходе инвертора.
Модель, к сожалению, навскидку неизвестна. Если посмотреть на плату, его можно без труда обнаружить.
masenergo
Модератор
Сообщения: 120
Permalink
Форум Ответ на: Liebert GXT4-10000RT230
 May 22, 2025, 12:15
Форум Цитата

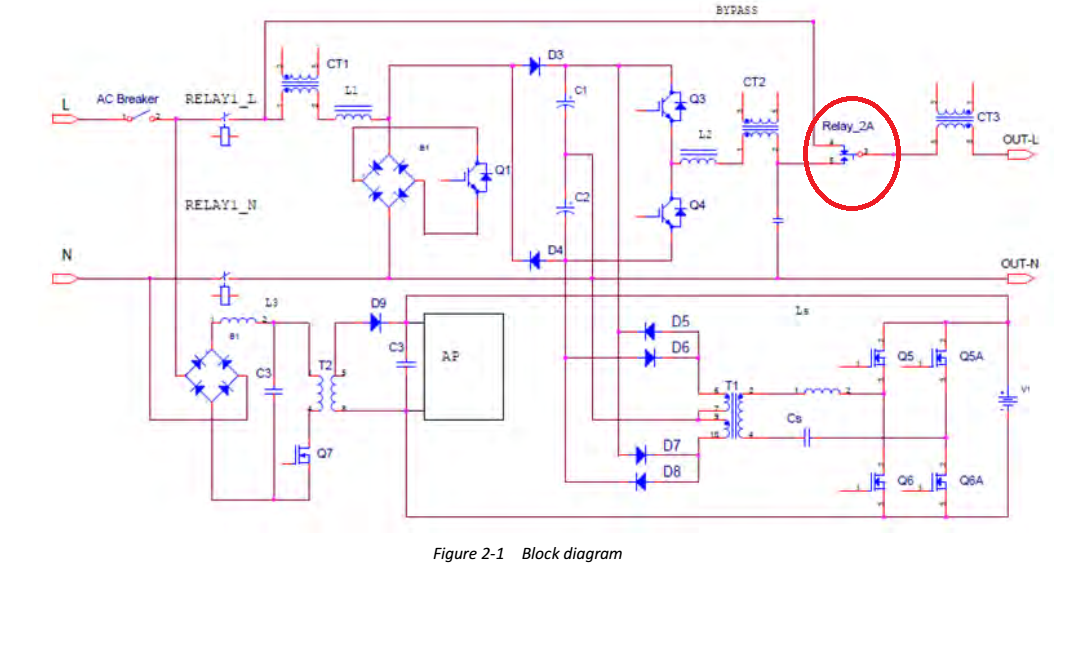

... для информации - блок-схема и схема управления выходным реле.
Форум
Форум
NVA
Новичок
Сообщения: 3
Permalink
Форум Ответ на: Liebert GXT4-10000RT230
 May 22, 2025, 14:57
Форум Цитата

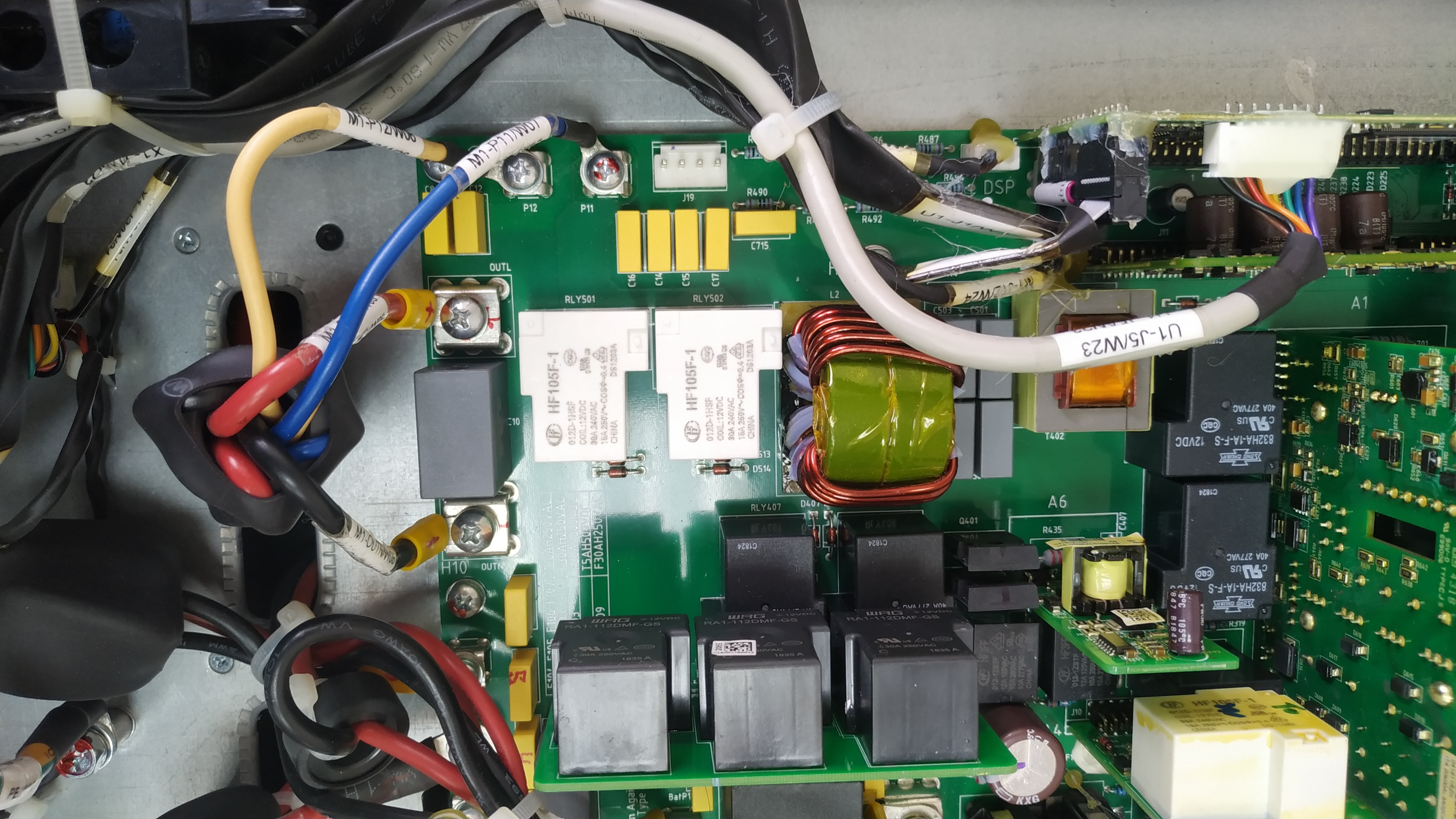

Там около 20 шт. реле.
Можете подсказать по фото?
Форум
masenergo
Модератор
Сообщения: 120
Permalink
Форум Ответ на: Liebert GXT4-10000RT230
 May 22, 2025, 15:48
Форум Цитата

позиция: PCBA2
реле типа: Song Chuan 832A-1A-F-S-BH
Для проверки нужно "прозвонить" между контактами 3 и 4. Должен быть разрыв.
NVA
Новичок
Сообщения: 3
Permalink
Форум Ответ на: Liebert GXT4-10000RT230
 May 23, 2025, 10:18
Форум Цитата

На плате не нашел маркировку PCBA2.
С выходных клемм контакт L приходит красным проводом на клемму OUTL.
От выходных розеток С13 и С19 контакт L приходит на плату, белым и синим проводом на клеммы P11 и P12. Ближайшие реле RLY501 и RLY502.
